平臺系統簡介

集裝箱箱號智能識別系統通過攝像機采用人工智能識別技術，自動完成箱號識別，整套系統技術先進、性能超強、運行穩定，能夠有效提升集裝箱生產線智能化管理。

該系統由前端設備采集子系統、傳輸子系統、后端處理平臺識別系統組成，前端設備進行數據采集和設備硬件控制，后端平臺管理軟件進行數據處理和應用。

1.前端采集子系統：

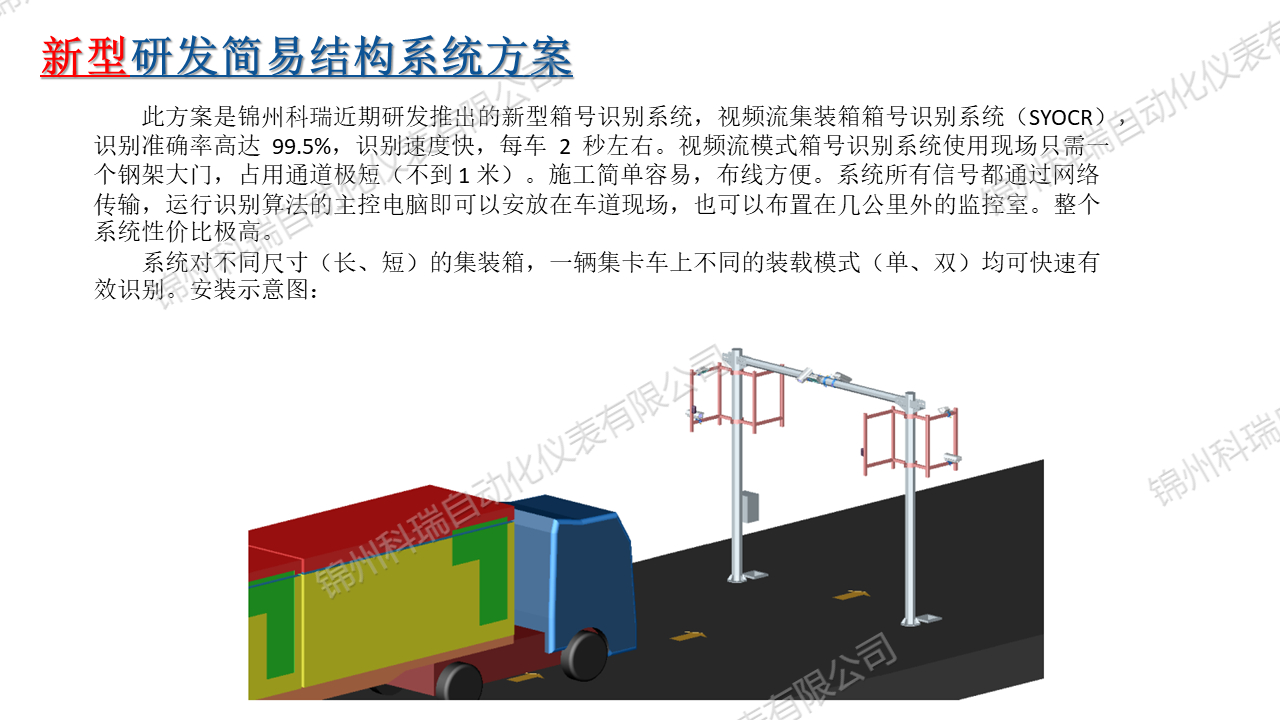

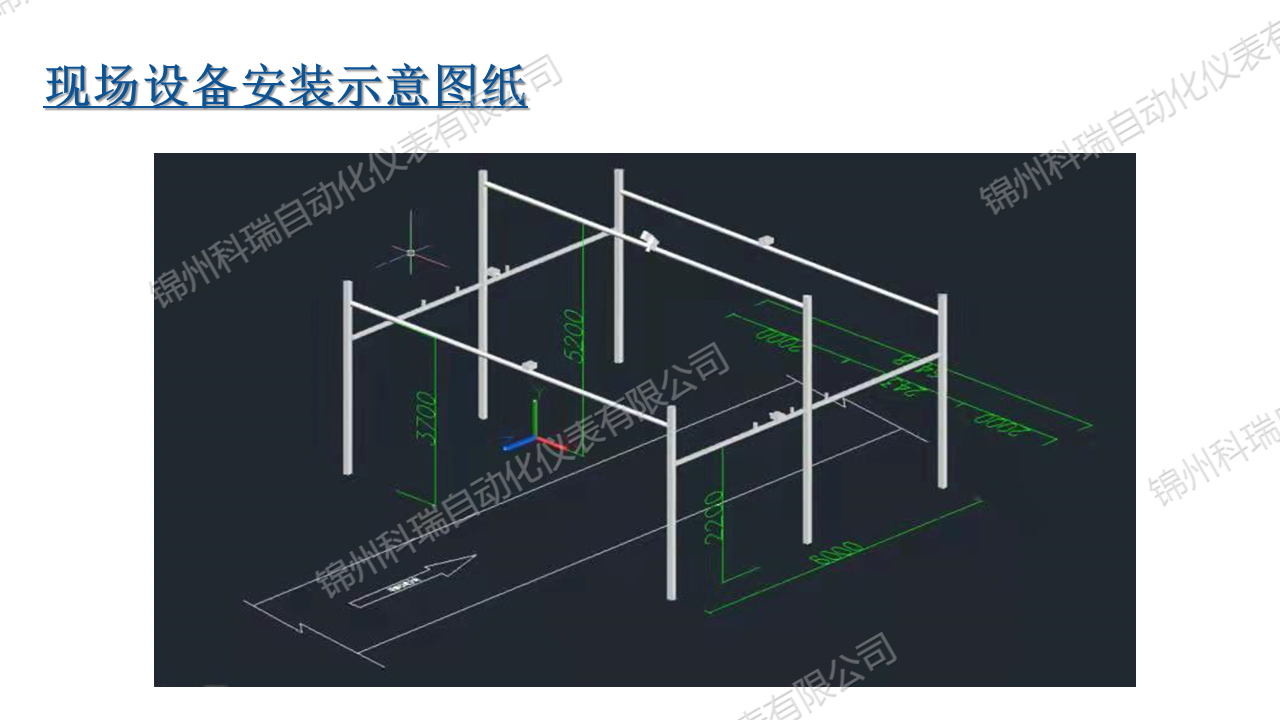

本系統采集集裝箱五個面的六個箱號，在出箱口集裝箱生產線軌道上方安裝一組龍門支架，用于安裝箱號識別系統單元設備，支架安裝需要軌道上方高5.2米、軌道兩側距箱面2米，支架長6米的安裝空間，在這個識別空間內不允許出現兩個集裝箱，保證前一個集裝箱離開識別區前下一個集裝箱不能進入識別區

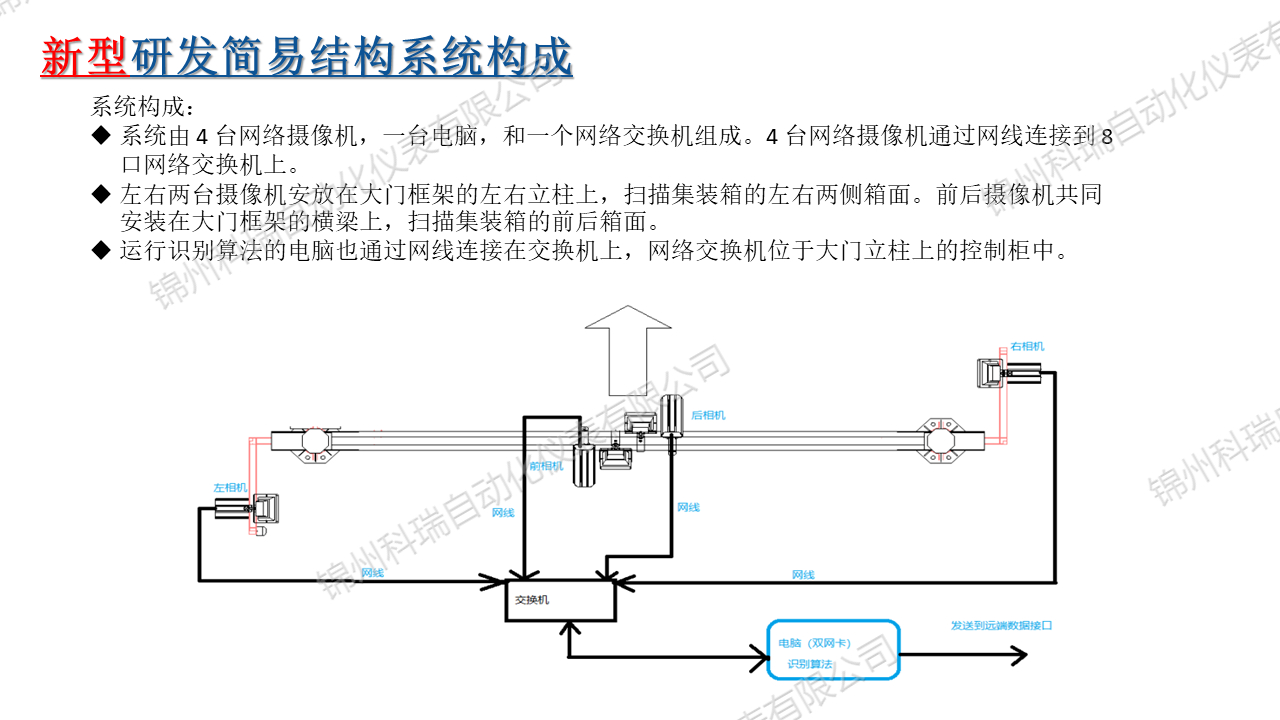

其中集裝箱前面、后面、左面、右面各有一組箱號識別相機，頂面前側、頂面后側各有一組箱號識別相機。在兩個側面識別相機旁邊平行安裝四套紅外對射光電開關及補光光源，紅外對射感應集裝箱過來，箱號識別PLC控制單元接收到觸發信號控制相機進行識別，可以對不同尺寸箱型自動識別。

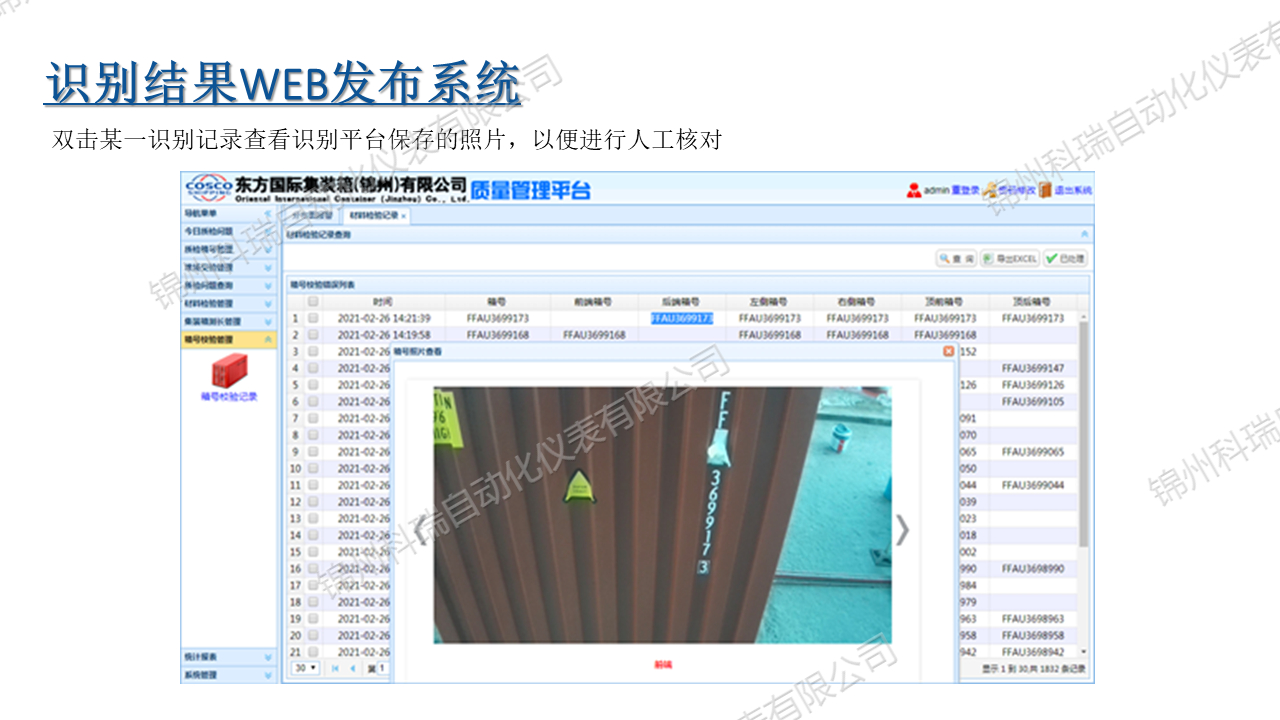

其基本工作原理如下：當集裝箱過來時，觸發本系統中的四個紅外線開關，箱號識別PLC控制單元接收到觸發信號后，根據四個紅外開關觸發的先后順序分別控制安裝在不同位置的相機開始圖像采集，并進行算法分析，輸出箱號，待集裝箱經過第四個開關后，完成一個箱裝箱識別。識別的數據結果傳到后端軟件平臺進行數據比對六個箱號是否一致，給出比對結果，同時保存集裝箱前、后、左、右、頂前、頂后六個箱號的圖片，用于人工校驗箱號。

現場層：

2.傳輸子系統：

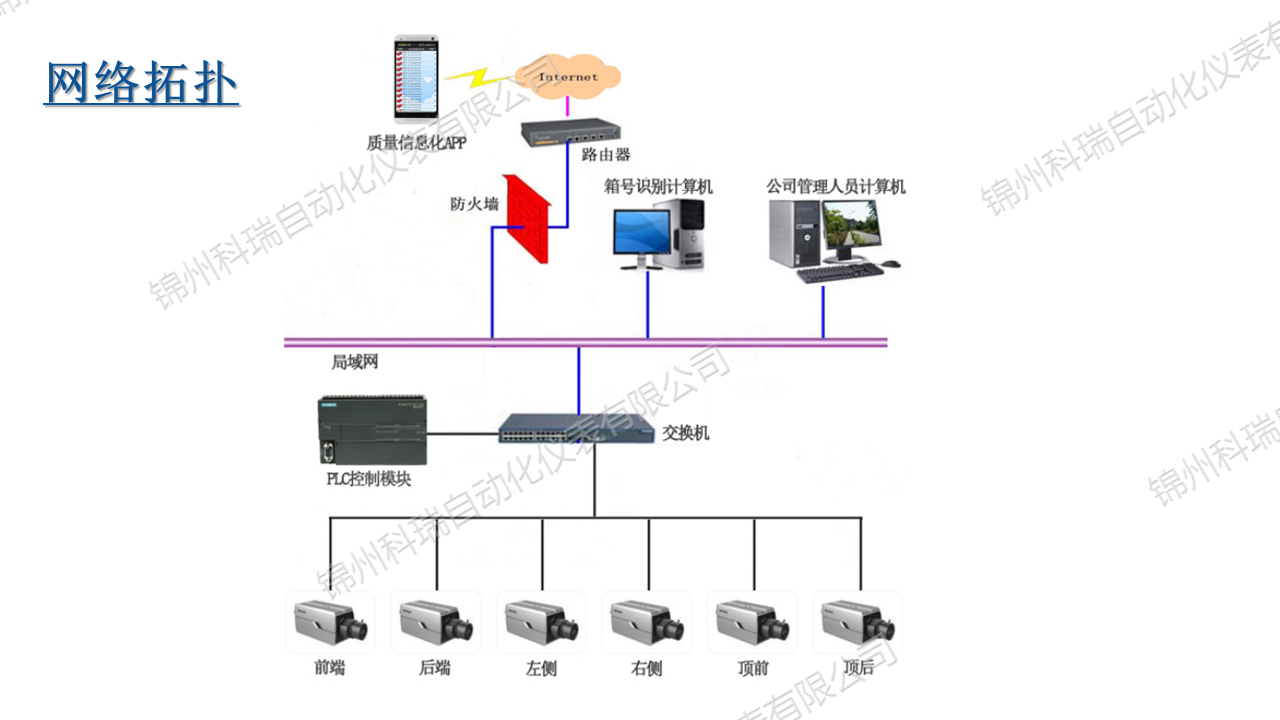

傳輸子系統構建識別系統局域網、接入線路和中心網絡的傳輸通道，識別攝像機終端、識別控制單元PLC的數據匯聚到交換機，再通過以光纖通信為主的接入線路將數據傳輸?shù)胶蠖俗R(shí)別比對平臺，完成前端采集子系統和后端平臺子系統之間的數據交互。

3.后端平臺識別系統:

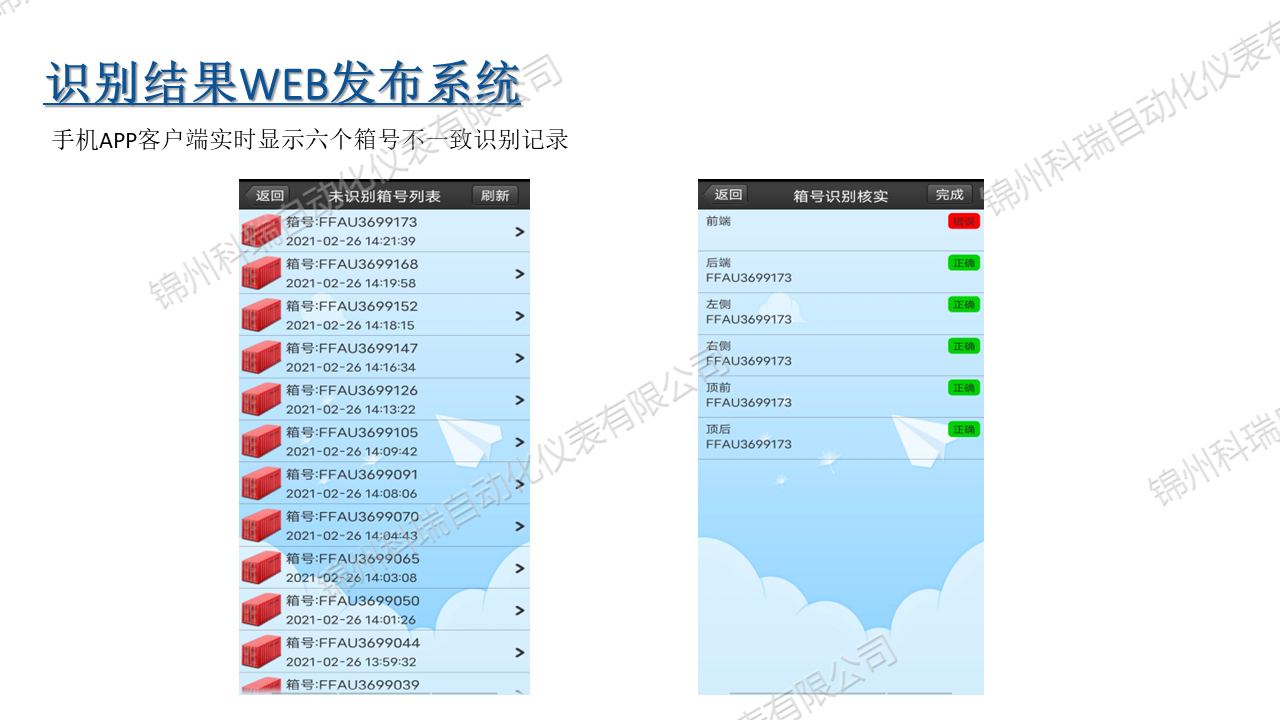

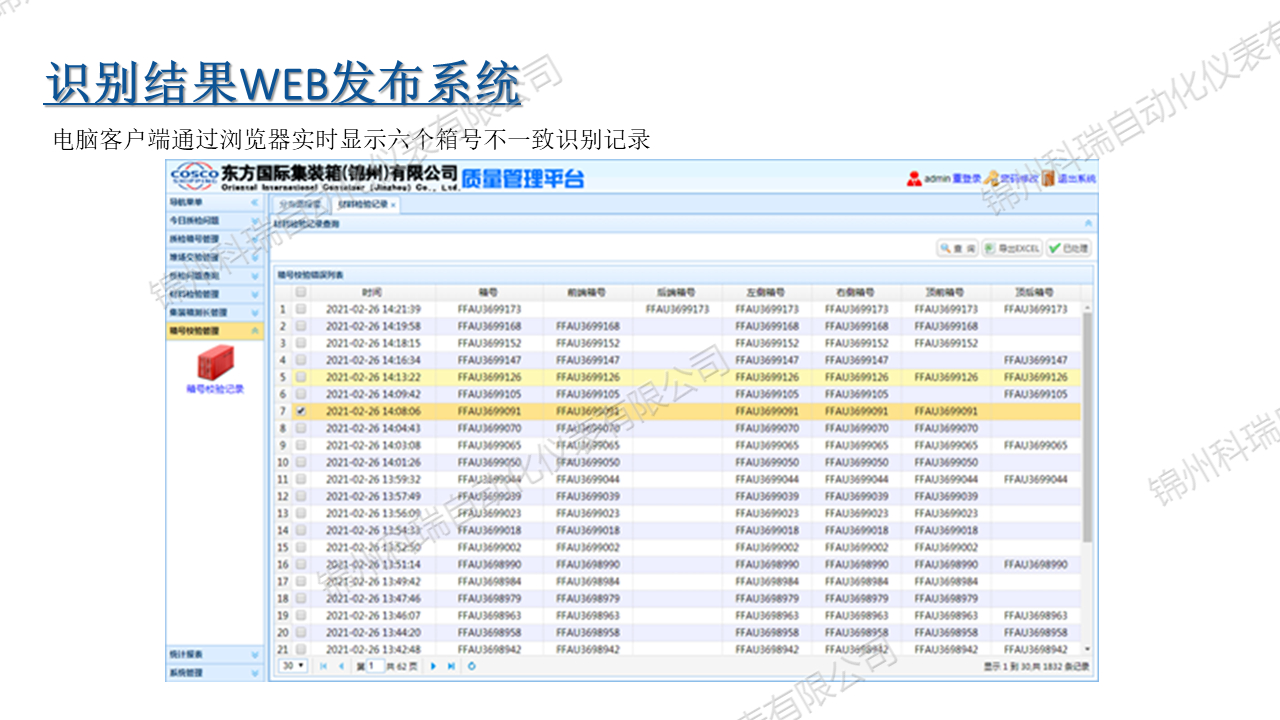

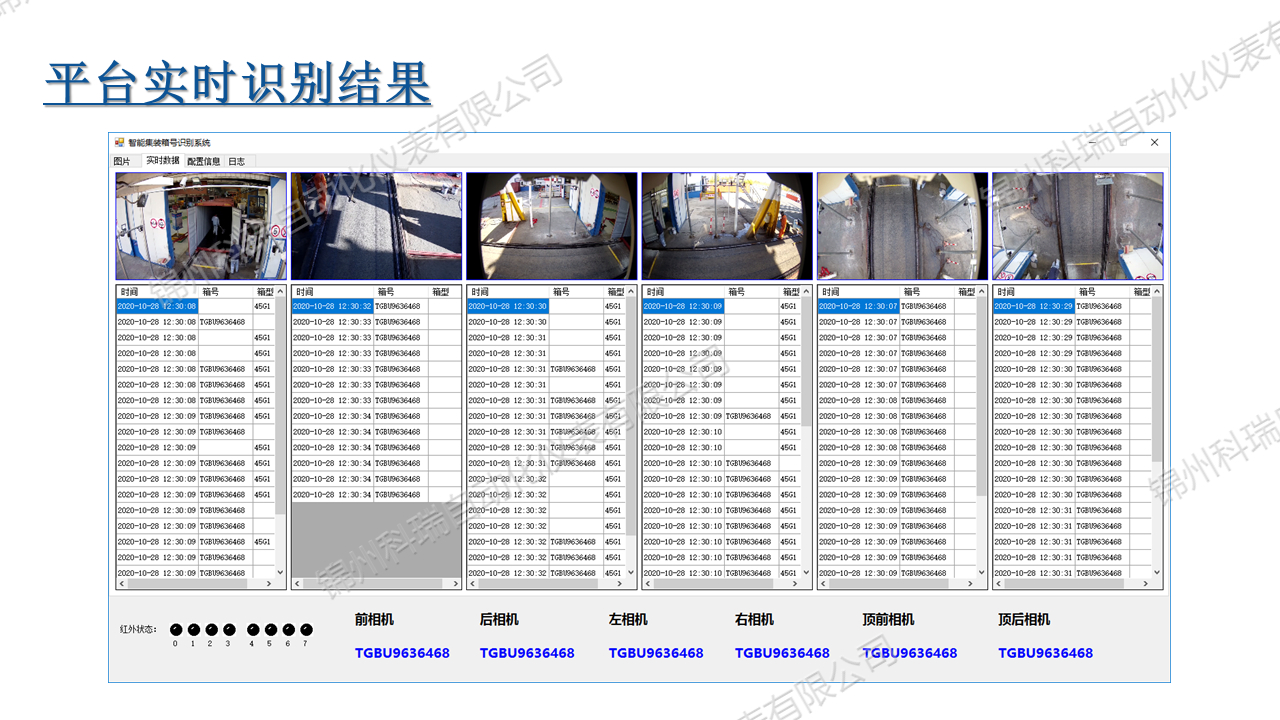

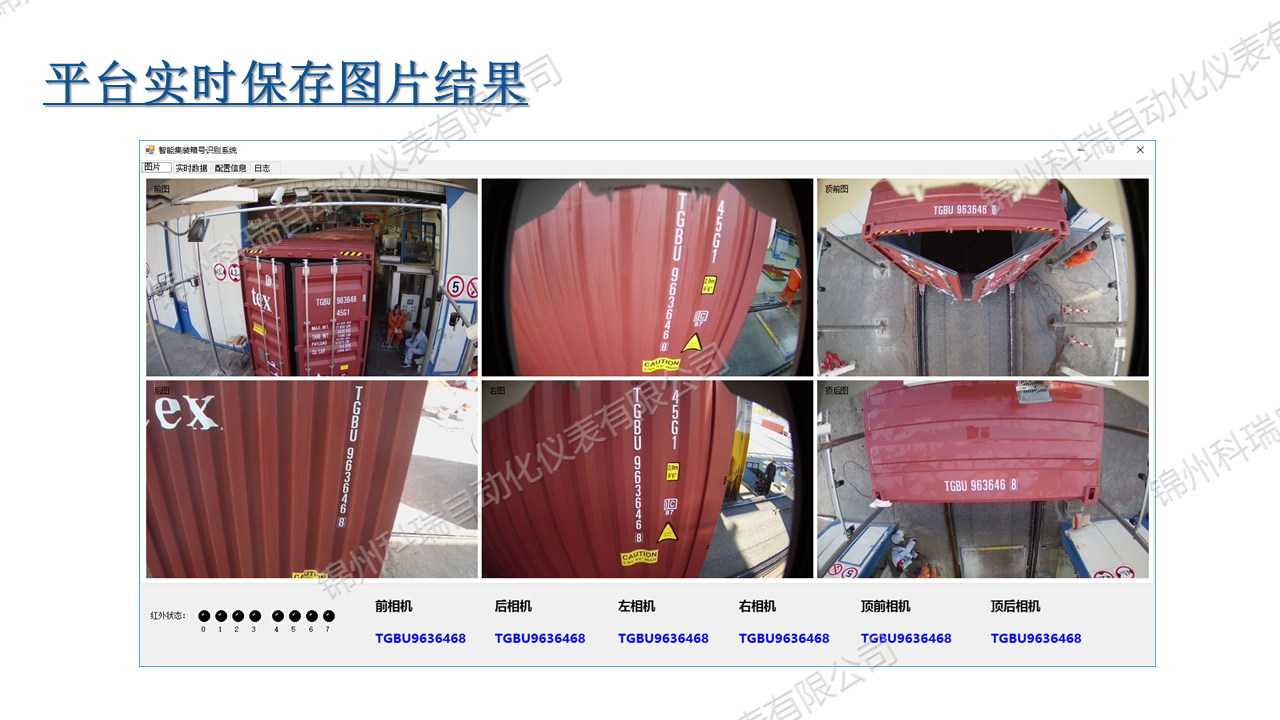

后端平臺子系統通過網絡對前端相機識別的結果進行篩選、分析生成五個箱面六個箱號、六張箱號圖片，同時對六個箱號進行比對，判斷六個箱號是否一致。平臺具有實時顯示識別結果、數據查詢和統計分析等功能。此外后端平臺能將識別的結果數據與其他管理平臺交互。
